A evolução do DOOH

Do Cartucho ao 4K: A Revolução Tecnológica do DOOH

O setor de Digital Out-of-Home (DOOH) é hoje um dos pilares da publicidade moderna, mas sua origem remete a uma engenharia quase artesanal. A evolução dessa mídia não é apenas uma história de "telas maiores", mas sim uma jornada de processamento de dados e fidelidade visual.

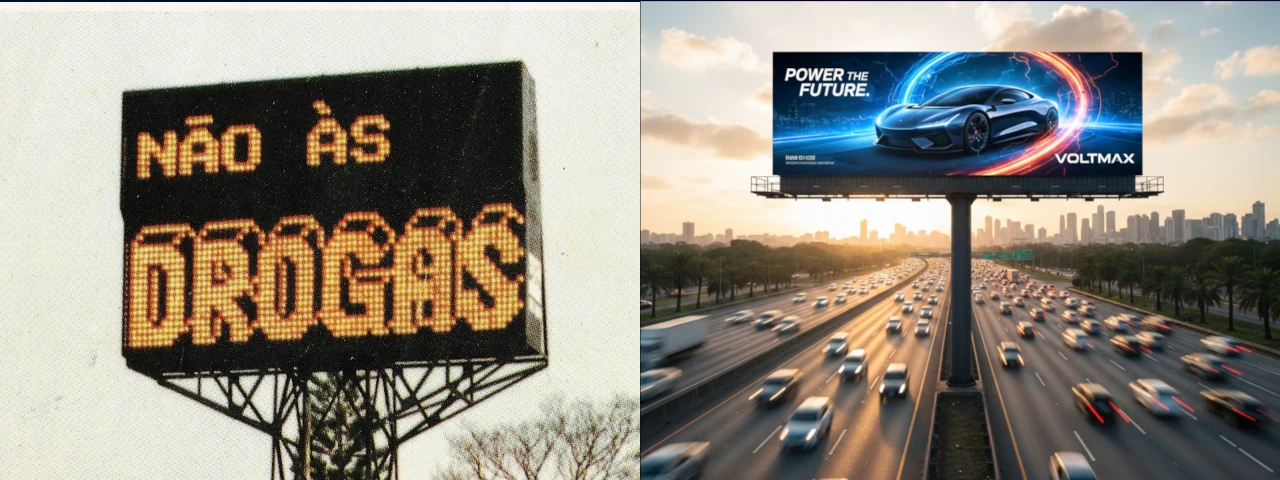

Quando o assunto é DOOH, a virada do milênio foi um marco quase místico em termos de tecnologia. Vamos fazer uma pequena jornada no tempo para vislumbrar o quanto a tecnologia evoluiu e imaginar o que mais vem à frente.

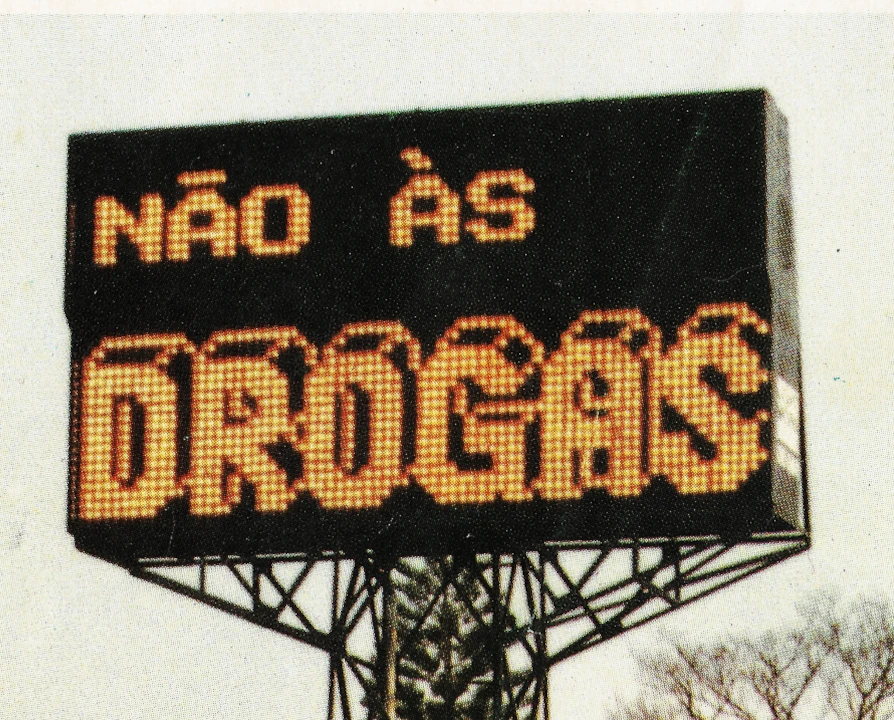

Os painéis DOOH de lâmpada incandescente

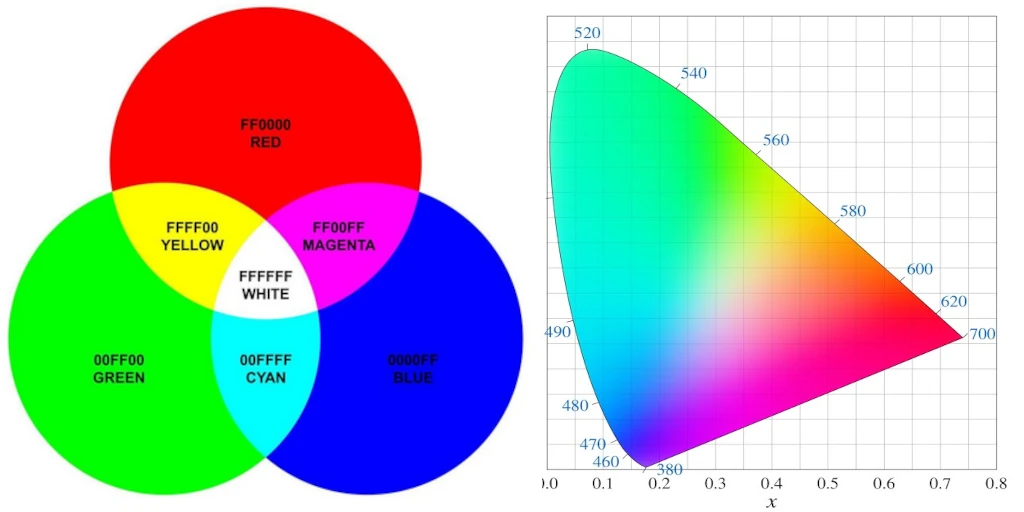

Um painel de LED moderno forma todas as cores a partir de três cores básicas: o vermelho, o verde e o azul.

No fim dos anos 80 e início dos anos 90, o brilho dos LEDs era muito fraco para competir com o sol. Era possível encontrar letreiros de texto alfanumérico feitos em LED vermelho ou placares esportivos, mas limitados a ambientes internos. Para uso externo, utilizavam-se lâmpadas incandescentes com potência em torno de 40 Watts cada.

E as limitações não ficavam por aí. Ainda não havia internet de uso comercial no Brasil, então as produções, que eram sequências de imagens contendo texto e desenhos, exigiam do produtor muita imaginação e habilidade, pois a resolução do painel DOOH na época era extremamente baixa. Vamos tomar como exemplo o painel Light Work, instalado na cidade de Ribeirão Preto/SP no começo dos anos 90: apesar de ter uma tela com 6 metros de comprimento e 3,5 metros de altura, tinha uma resolução de apenas 72 x 40 pixels.

Cada frame era desenhado individualmente, ponto a ponto; a Pixel Art na sua forma mais pura. Somado a isso, não havia cores e também não havia tons; cada lâmpada no painel tinha apenas dois estados: acesa ou apagada.

Para efeito de ilustração, abaixo mostramos como ficaria um anúncio em um painel moderno de 594 x 188 pixels e como ficaria em um painel de lâmpadas de 72 x 40 pixels.

Como o painel apresentava 10 telas por segundo, para um vídeo de 10 segundos eram necessários 100 frames. Quando o trecho do vídeo era estático, o frame anterior era aproveitado; quando não era estático, era necessário redesenhar.

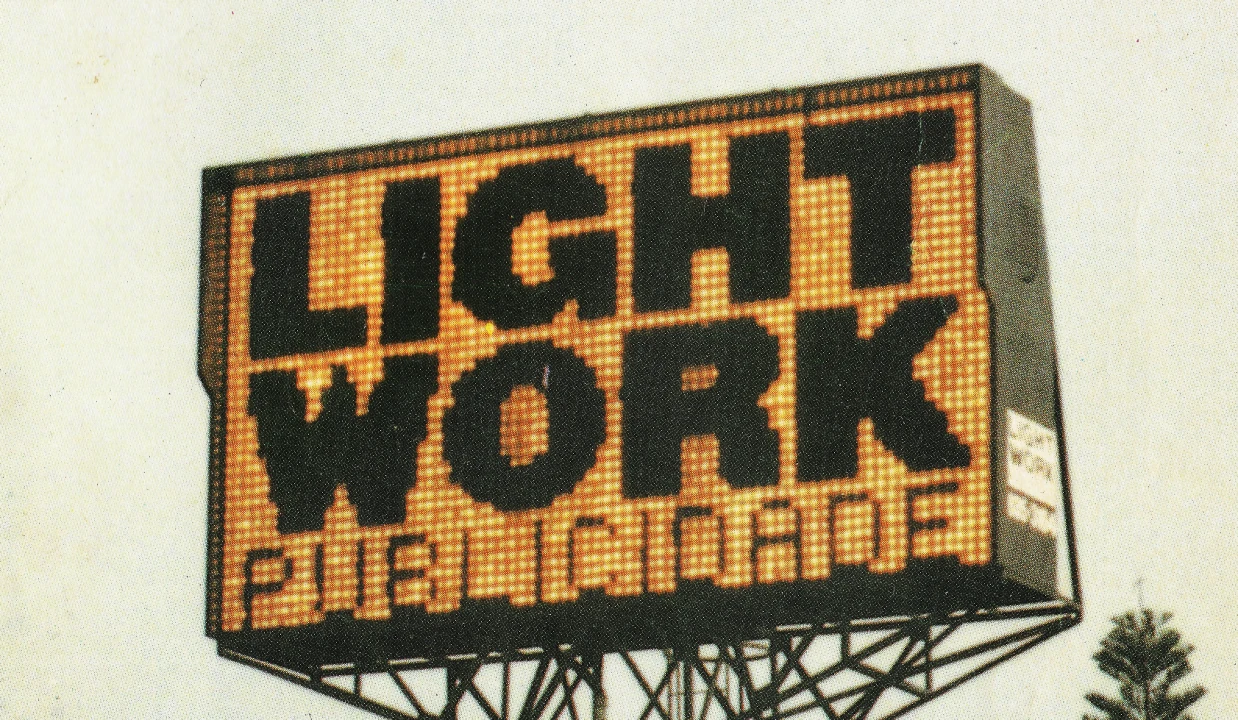

E a limitação na criação da arte não era apenas pelos poucos pixels, ser preto e branco e sem tons. No caso do Light Work, por exemplo, o frame podia ter no máximo 60% dos pontos em branco por causa da alta corrente consumida.

O consumo elétrico: ontem e hoje

Atualmente, um painel de LED de 6 metros x 3,5 metros (21 m²) com toda a tela acesa na cor branca e ajustado para 100% de brilho exige uma potência de 16.800 Watts. Exibindo imagens no seu uso normal, a potência média é de 6.300 Watts.

No nosso painel de exemplo, que tem a mesma dimensão e uma resolução de apenas 72 x 40 pixels, cada pixel é uma lâmpada incandescente de 40 Watts. O total de lâmpadas é 2.880 (72 x 40), o que resulta em um total de 115.200 Watts. Em 220 Volts, a corrente para esta potência é de 523,64 Ampères (versus os 76,34 Ampères do painel de LED em seu consumo máximo).

Como a rede elétrica que chegava ao painel de lâmpadas na época podia fornecer no máximo 315 Ampères em 220 Volts trifásico, o painel estava limitado a acender até 60% de suas lâmpadas no quadro que estava sendo exibido.

Hoje, o valor mensal gasto em energia elétrica por um painel de lâmpadas como o do nosso exemplo seria entre R$ 18.600,00 e R$ 23.300,00. Mas, para uma comparação mais justa, já que o aumento no valor da energia elétrica entre 1992 e 2026 ultrapassa em mais de 45% a inflação oficial (IPCA), o valor corrigido seria entre R$ 8.370,00 e R$ 10.485,00.

Outra despesa a considerar no painel de lâmpadas era a troca de todas as lâmpadas a cada 3 meses. O painel funcionava 18 horas por dia.

Com um contrato mínimo de 7 dias, o valor de exibição no Light Work era de US$ 108,00 ao dia (360 inserções), mais o custo de produção de US$ 50,00.

Como não havia internet comercial na época, era necessário o deslocamento até o painel para substituir, adicionar ou remover uma produção. As produções eram gravadas em uma memória volátil com capacidade de 32.768 bytes (SRAM 62256), ligada a uma bateria para não perder o conteúdo e alojada no que parecia um cartucho de videogame (Atari). Por conta da baixa resolução, cada frame consumia 360 Bytes, então o cartucho podia conter até 9 anúncios de 10 segundos cada.

O processador usado nos painéis da época era o Z80 ou similar.

O painel de LED monocromático (R)

O LED Vermelho foi o primeiro a se tornar viável no Brasil, tanto em valor monetário quanto em brilho, alcançando o mínimo de 5.000 nits para vencer o reflexo do sol, substituindo assim os painéis DOOH feitos em lâmpada incandescente. Eles eram agrupados em blocos de 20 a 40 LEDs para substituir uma lâmpada de 40 Watts.
Esses LEDs eram montados em uma placa circular (o cluster), frequentemente protegidos por uma resina epóxi e uma "pestana" plástica para criar sombra e melhorar o contraste.
Uma lâmpada consumia 40 Watts e gerava muito calor. Um cluster de 40 LEDs vermelhos consumia aproximadamente de 2 a 3 Watts no total, o que reduzia o consumo de 13 a 20 vezes.
Enquanto a lâmpada incandescente durava entre 750 a 1.000 horas em um painel ligado 24h (queimava em menos de 45 dias), o cluster de LED era projetado para durar de 50.000 a 100.000 horas. Isso significa que, operando 24h por dia, o LED poderia durar mais de 11 anos.

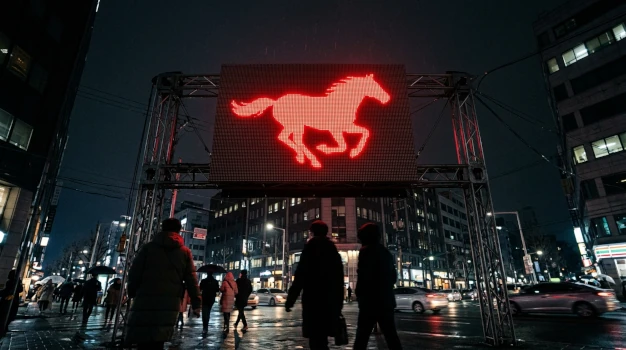

Inicialmente, o painel de LED monocromático, assim como o de lâmpadas, tinha o estado apenas aceso ou apagado por conta da limitação da memória onde a produção era armazenada.

Curiosidade: É por causa dessa montagem em clusters que os painéis antigos tinham aquele aspecto de "colmeia" ou "chuveiro", onde você via claramente as dezenas de pontinhos brilhantes dentro de cada círculo de luz. Hoje, com a tecnologia SMD (Surface Mounted Device), um único chip de LED menor que um grão de arroz faz o trabalho que esses 40 LEDs faziam.

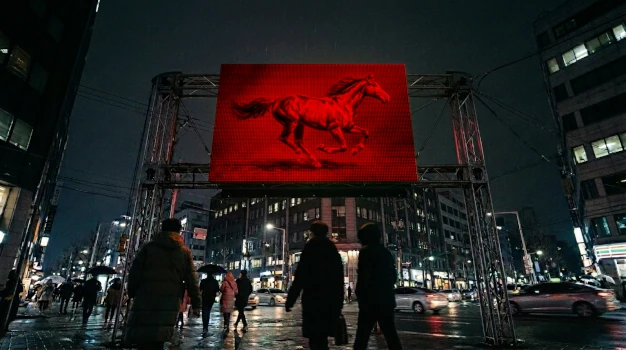

O painel de LED monocromático com tonalidades (R)

Com o passar do tempo, o computador com processador Z80 deu lugar a máquinas com processadores como o i386 de 100 MHz (desktop pronto). Isso permitiu o uso de dispositivos com capacidade de armazenamento de 1,44 MB como o disquete de 3 1/2 que era levado até o local (lembrando que no início ainda não havia internet comercial) para transferir as produções do disquete para o HD do computador. Isso permitiu o uso de tonalidades na imagem e o aumento dos frames por segundo de 10 para 30 FPS.
O painel DOOH que fazia uso de memória SRAM de 32K (32.768 bytes) e resolução 72 x 40 pixels consumia 1 bit (1 byte tem 8 bits) por pixel; se o valor do bit fosse 1, o pixel estava aceso, e 0, apagado. Então cada byte controlava o estado de 8 pixels.
Cada linha de um quadro consumia 72 / 8 = 9 bytes, e as 40 linhas consumiam 360 bytes.
10 FPS consomem 3.600 bytes e uma produção de 10 segundos consumia 36.000 bytes (técnicas mais modernas usavam 1 byte extra por quadro para indicar por quantos frames o quadro atual permaneceria estático, reduzindo o consumo de espaço na memória entre 20% a 90%).
O uso de SRAM de 32K permitia o armazenamento de 9 a 15 produções (15 com técnicas de otimização) em um painel monocromático. Para o uso de 16 tons de cor, cada pixel precisaria de 4 bits e, para 256 tons, 8 bits (1 byte).
Com o uso de desktops, o espaço de armazenamento deixou de ser uma limitação que impedia o uso de cores com tonalidades. Mais tarde, as produções que inicialmente eram arquivos sem compressão (RAW) passaram a usar codecs de vídeo, reduzindo consideravelmente o tamanho do arquivo.

O painel de LED bicromático (RG)

Antes do surgimento do LED emissor da cor azul com brilho suficiente para uso externo, os painéis de LED podiam ter 2 das 3 cores de luz primárias: a vermelha (R) e a verde (G). Combinadas, elas formam várias cores do espectro amarelo:

• 100% R + 100% G: Amarelo Puro
• 100% R + 50% G: Laranja / Âmbar
• 50% R + 100% G: Lima / Verde-Amarelado
• 100% R + 25% G: Vermelho Alaranjado

Tanto os painéis monocromáticos quanto os bicromáticos migraram o envio de informação de imagem para a tela de LED: do uso da porta paralela do PC para o uso de placas dedicadas conectadas ao slot PCI, permitindo o aumento da resolução em pixels da tela de LED.

O painel de LED RGB

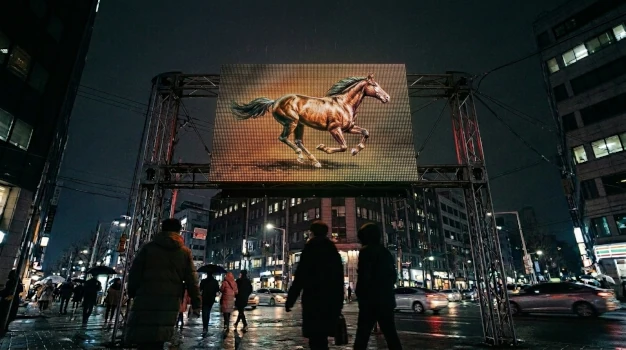

O surgimento do LED azul de alto brilho permitiu que o painel de LED DOOH exibisse todo o espectro de cores.

A história do LED azul é tão interessante que merece ao menos um resumo neste artigo:

A Era do "Impossível" (1960 - 1980)
Nesta fase, o LED vermelho e o verde já existiam, mas o azul era o grande desafio da física de materiais.
1962: Nick Holonyak Jr. (GE) inventa o primeiro LED vermelho visível.
1971: Jacques Pankove (RCA) cria o primeiro LED azul de Nitreto de Gálio (GaN), mas ele era extremamente fraco, ineficiente e não servia para uso comercial.
Anos 70/80: A maioria dos cientistas desiste do GaN por ser muito difícil de cultivar cristais sem defeitos. A indústria foca no Seleneto de Zinco (ZnSe), que acaba se provando instável.

A Persistência e a Descoberta (1986 - 1992)
O trio japonês (Akasaki, Amano e Nakamura) decide apostar no que todos achavam ser um beco sem saída.
1986: Isamu Akasaki e Hiroshi Amano conseguem criar cristais de GaN de alta qualidade usando uma camada de "buffer" de Nitreto de Alumínio sobre safira.
1989: Akasaki e Amano descobrem, por acidente, que usar feixes de elétrons ativava o doping tipo P no GaN (essencial para a corrente fluir e gerar luz).
1990: Shuji Nakamura (na pequena empresa Nichia) desenvolve um método muito mais simples: o recozimento térmico (apenas calor) para ativar o doping tipo P, tornando a fabricação viável.

A Revolução Comercial (1993 - 1996)
Aqui o mundo percebe que o futuro da iluminação e das telas mudou para sempre.
1993 (Novembro): Nakamura anuncia o primeiro LED azul de alta luminosidade. A Nichia começa a produção em massa.
1994: Surgem os primeiros painéis de LED coloridos (RGB) reais, permitindo telas de vídeo em estádios e outdoors.
1995: Nakamura cria o primeiro Laser Azul, que daria origem ao Blu-ray anos depois.
1996: A Nichia apresenta o LED Branco. Eles combinaram um LED azul com uma camada de fósforo amarelo. Pela primeira vez, o LED podia iluminar casas e cidades.

O Reconhecimento e o Futuro (2000 - Hoje)
2006: O Blu-ray chega ao mercado, utilizando o laser azul de Nakamura.
2014: Akasaki, Amano e Nakamura recebem o Prêmio Nobel de Física. O comitê declarou: "Lâmpadas incandescentes iluminaram o século 20; o século 21 será iluminado por LEDs".
2020 em diante: O Nitreto de Gálio (GaN), o mesmo material do LED azul, começa a substituir o silício em carregadores de celular e fontes de alimentação, sendo muito mais eficiente e compacto.

Conclusão

Até aqui acompanhamos a evolução do hardware do painel de LED DOOH em si. Abaixo, apresentamos um resumo unindo tecnologias periféricas de alto valor, como a internet e sua evolução, que permitiu o acesso remoto ao painel de qualquer lugar do mundo, já que, como vimos no início, era necessário o deslocamento até o local de instalação.

Cronologia

A Era dos Semicondutores Básicos (Anos 80 - 1993)

LEDs Monocromáticos e Bicromáticos (RG): Utilizavam apenas o Vermelho e o Verde. Eram comuns em placares de estádios e painéis de mensagens variáveis (PMVs) em rodovias. A limitação era física: a ciência ainda não havia dominado o LED azul.
Tecnologia DIP (Dual In-line Package): Aqueles LEDs "em formato de bala" com lentes coloridas. Eram robustos e ideais para o ambiente externo devido ao alto brilho, mas limitados em resolução (pixel pitch alto).

O Nascimento do "Full Color" (1993 - 2000)

O LED Azul de Alta Luminosidade: A descoberta de Shuji Nakamura permitiu o sistema RGB. Pela primeira vez, painéis externos podiam exibir vídeos com cores naturais e tons de pele reais, essenciais para grandes marcas.
Sistemas de Controle Síncronos: Surgem as primeiras controladoras que permitiam "espelhar" a saída de um PC para o painel em tempo real, eliminando a necessidade de pré-gravar sequências simples em chips de memória.

A Revolução da Definição: SMD e Vídeo Digital (2000 - 2010)

Tecnologia SMD (Surface Mounted Device): Os três LEDs (R, G, B) foram encapsulados em um único componente minúsculo. Isso permitiu reduzir drasticamente o Pixel Pitch (distância entre pixels), levando os painéis de resoluções como 20mm para 10mm, 6mm e menores.
Protocolos de Transmissão Estáveis: Empresas como NovaStar e Linsn começaram a padronizar o uso de cabos de rede (Cat5e/Cat6) e fibra óptica para transmitir sinais de vídeo gigabit para os painéis, permitindo telas cada vez maiores e mais distantes da central de comando.

Conectividade e Inteligência (2010 - 2020)

O painel deixou de ser apenas uma "TV grande" para se tornar um dispositivo IoT.
CMS em Nuvem e 4G/5G: O surgimento de softwares como o PainelBR permitiu gerenciar centenas de telas remotamente via internet, sem a necessidade de um computador local robusto em cada ponto.
Sensores de Brilho Automático: A tecnologia de sensores de luz (Light Sensors) tornou-se padrão, ajustando o brilho do painel conforme o sol, economizando energia e evitando ofuscamento noturno.
Métricas de Audiência (Video Analytics): Câmeras integradas com IA passaram a contar quantas pessoas passaram pelo painel, identificando gênero e tempo de atenção, transformando o "chutômetro" do outdoor em dados reais.

O Futuro Presente: 3D, MicroLED e Programática (2020 - 2026)

Anamorfose (3D "Naked Eye"): Uso de painéis em curva com processamento de imagem avançado para criar ilusões de profundidade sem óculos, tornando-se o novo padrão de "ponto turístico" digital.
COB (Chip on Board) e MicroLED: O LED é montado diretamente na placa sem encapsulamento plástico, resultando em pretos muito mais profundos, maior resistência a impactos e resoluções 4K/8K em tamanhos menores.
Programática (pDOOH): O anúncio no painel é comprado em tempo real via leilão, baseado no perfil do público que está em frente à tela naquele exato momento.
