Gerenciar o horário de funcionamento de um painel de LED é essencial para economizar energia e aumentar a vida útil dos componentes. Seja através de métodos tradicionais ou via Wi-Fi, a instalação correta garante que o sistema suporte a alta corrente de partida das fontes chaveadas.

O uso da Contatora

Painéis de LED possuem muitas fontes de alimentação em paralelo. No momento em que são energizadas, elas demandam uma corrente altíssima por milissegundos. E mesmo depois de energizada a corrente elétrica é muito elevada, por exemplo em um painel de led de 6 m² há momentos que a corrente pode chegar a 22 amperes, a corrente tipica suportada pelo temporizador está entre 10 e 16 amperes. Por este motivo se faz necessário o uso de uma contatora.

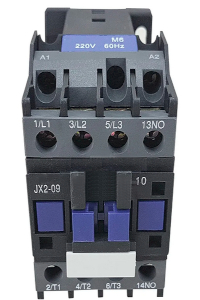

A contatora funciona como um interruptor que suporta correntes como 60, 80, 100 ou mais amperes (a amperagem suportada está marcada no corpo da contatora). Uma contatora trifásica por exemplo tem terminais marcados como L1, L2 e L3 nos quais são ligados os cabos vindo da rede elétrica (em uma rede bifásica são usados 2 dos 3 terminais), há também os terminais marcados como T1, T2 e T3 que são ligados a carga, que no caso, as fontes de alimentação do painel de LED.

Exitem mais dois terminais denominados A1 e A2, estes são os terminais da bobina de acionamento da contatora, quando alimentados com tensão 220 volts (observe qual a tensão de acordo com o modelo da contatora) acionam a contatora e a energia que está no terminal L1 passa para o terminal T1, L2 para T2 e L3 para T3.

Como a corrente necessária para alimentar a bobina da contatora é baixa, tipicamente menor que 0.1 amperes, o temporizador pode acionar a contatora com folga.

1. Timer Analógico ou Digital Tradicional

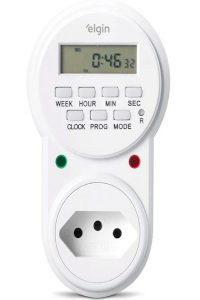

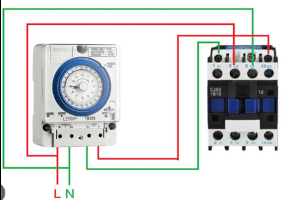

O timer local é a solução mais robusta para locais sem internet. Ele plugado direto em um tomada alimentada pela rede elétrica, em seu corpo há uma tomada que é energizada nos horários programados para funcionamento, nesta tomada deve ser inserido um plug com um cabo de duas vias, estas vias são ligadas aos terminais A1 e A2 da controladora, não há polaridade (qualquer terminal A pode ser ligar a qualquer um dos dois fios).

• Importante: Nunca ligue o painel de LED direto no timer. O pico de energia no momento do ligamento pode "colar" os contatos internos do timer. Use sempre uma contatora para separar a carga de potência do comando.

2. Interruptores Wi-Fi (Ex: Ekaza / Tuya)

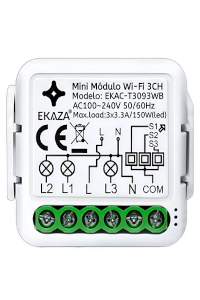

Dispositivos como o Ekaza trazem a conveniência do controle remoto e agendamentos complexos via aplicativo. Eles são ideais para integração com sistemas de monitoramento remoto.

Como Instalar:

Assim como o timer, o interruptor Wi-Fi (como o Smart Switch de trilho) deve enviar o sinal para a contatora que, por sua vez, libera a energia para as fontes do painel.

Programação Passo a Passo (App Ekaza/Tuya):

1. Pareamento: Com o dispositivo em modo de configuração (LED piscando), abra o app Ekaza e adicione o novo dispositivo via Bluetooth ou Wi-Fi 2.4GHz.
2. Agendamento: Toque no ícone do dispositivo e selecione "Schedule" (Programação).
3. Configurar Horário: Escolha o horário de ligar (ex: 18:00) e os dias da semana. Repita o processo para o horário de desligar (ex: 00:00).
4. Automação Inteligente: Você pode configurar a função "Amanhecer/Entardecer", onde o painel liga automaticamente conforme a posição do sol na sua região.

É interessante e muitas vezes absolutamente necessário ter um roteador Wi-Fi dentro da caixa de comando onde o temporizador wi-fi como o eKaza está instalado, pois se o sinal Wi-Fi for externo a caixa e esta for metálica o sinal é atenuado e até totalmente bloqueado deixando o temporizador sem conexão.

Perguntas Frequentes sobre Temporizadores e Automação de LEDs

1. O que acontece com a programação do timer se acabar a energia?

A maioria dos timers digitais de trilho DIN e interruptores Wi-Fi (como Ekaza/Sonoff) possui uma bateria interna de lítio ou memória não volátil. Isso garante que as configurações de horário e agendamentos sejam mantidas por até 100 horas ou permanentemente na nuvem, sem que você precise reprogramar tudo após uma queda de luz.

2. Posso usar um timer bivolt em qualquer painel?

Sim, a maioria dos dispositivos modernos é bivolt automático (110V - 220V). No entanto, a contatora que acompanha o sistema deve ter a bobina compatível com a tensão da sua rede de comando. Se o seu comando é 220V, certifique-se de que os bornes A1 e A2 da contatora suportem essa voltagem.

3. Qual a diferença entre o Timer Mecânico e o Digital para painéis externos?

O timer mecânico utiliza um sistema de engrenagens e "dentes" físicos. Ele é robusto, mas perde o horário se a energia cair. Já o timer digital permite programações muito mais precisas (por minuto ou dias específicos da semana) e possui reserva de marcha (bateria), sendo a escolha profissional para painéis de publicidade (Outdoor LED).

4. O interruptor Wi-Fi funciona sem internet?

Sim e não. Uma vez que o agendamento (Schedule) foi baixado para o dispositivo Ekaza/Tuya, ele executará a tarefa de ligar/desligar mesmo se o Wi-Fi cair. Porém, você não conseguirá acioná-lo manualmente pelo celular ou mudar a programação até que a conexão seja restabelecida. Além disso se o dispositivo não possuir bateria em caso de queda de energia pode ficar com o relógio interno errado.

5. Posso ligar mais de um painel de LED no mesmo timer?

Sim, desde que a contatora seja dimensionada para a soma das correntes de todos os painéis. O timer enviará apenas um sinal de "ligar", e a contatora (que pode ter 3 ou 4 polos de potência) fará o fechamento simultâneo de todos os circuitos. Nunca some as cargas diretamente no relé interno do timer Wi-Fi.

6. Qual deve ser a corrente suportada pela contatora?

Deve ser no mínimo 20% maior do que a corrente máxima do painel de LED, por exemplo, um painel de 6 m² tem corrente máxima de 22 amperes (consulte o fabricante), no caso a contatora deve suportar correntes de no mínimo 26.4 amperes ( 22 x 1.2).

7. Qual a diferença em econonia de energia elétrica ao usar o temporizador?

Abaixo a análise de consumo, no exemplo um painel de 1.800W de potência média e brilho variável por horário.

Painel de LED operando com brilho ajustado (80% dia / 15% noite) em dois cenários de funcionamento.

Cenário de Uso	Consumo Diário	Consumo Mensal	Custo Estimado (mês)*
Ligado 24 Horas (Sem interrupção)	20,52 kWh	615,60 kWh	R$ 554,04
Econômico (06h - 23h) (Com Timer/Automação)	18,63 kWh	558,90 kWh	R$ 503,01
Economia Gerada	1,89 kWh	56,70 kWh	R$ 51,03

*Cálculo baseado em tarifa média de R$ 0,90/kWh. Os valores podem variar conforme sua distribuidora e bandeira tarifária.

Conclusão da Análise

Além da economia financeira de aproximadamente R$ 612,00 por ano, o uso do temporizador garante que o painel descanse por 7 horas diárias. Isso representa 2.555 horas a menos de estresse térmico nas fontes e nos módulos LED anualmente, reduzindo drasticamente a necessidade de manutenções corretivas.

A diferença da economia entre usar ou não um temporizador fica maior se o painel de LED não usar algum tipo de controle de brilho, no exemplo abaixo o painel opera com 100% de brilho enquanto ligado.

Regime de Brilho	Consumo Diário	Consumo Mensal	Custo Estimado (mês)*
100% Constante (Sem ajuste dia/noite)	43,20 kWh	1.296,00 kWh	R$ 1.166,40
Otimizado (80%/15%) (Com Sensor/Timer)	20,52 kWh	615,60 kWh	R$ 554,04
Diferença (Desperdício)	22,68 kWh	680,40 kWh	R$ 612,36

*Base de cálculo: Tarifa de R$ 0,90/kWh. Painel de 1.800W nominais.

O Perigo do Brilho 100% à Noite

Além do custo dobrado (uma diferença de mais de R$ 7.000,00 por ano), manter 100% de brilho durante a noite causa:

• Poluição Visual: O painel ofusca motoristas, podendo gerar multas ambientais ou de trânsito.
• Degradação Térmica: O calor excessivo acelera o "LED Decay" (perda de eficiência luminosa), fazendo o painel perder o brilho original muito mais rápido.
• Fadiga de Fontes: As fontes trabalham no limite de carga 24h por dia, reduzindo sua vida útil de 5 anos para menos de 2 anos.
